Arsitektur Komputer
Konsep Arsitektur Komputer
Arsitektur komputer VS Organisasi Komputer
- Arsitektur komputer adalah bagian yang lebih cenderung pada
kajian
atribut–atribut sistem komputer yang terkait dengan seorang
programmer. Contohnya, set instruksi, aritmetika yang digunakan,
teknik pengalamatan, mekanisme I/O.
- Organisasi komputer adalah bagian yang terkait erat dengan unit–unit operasional dan interkoneksi antar
komponen penyusun sistem komputer dalam merealisasikan aspek
arsitekturalnya.Contoh aspek organisasional adalah teknologi hardware, perangkat antarmuka, teknologi memori, sistem memory, dan sinyal-sinyal kontrol.
§Struktur
adalah susunan yang menggambarkan hubungan antar komponen dalam
sebuah sistem.
Contoh
-Sebuah komputer memiliki struktur CPU, Main Memory
, I/O dan Bus
-Sebuah Magnetic Disk memiliki struktur alamat yang
terdiri dari Track dan
Sector .
§Fungsi
adalah operasi yang bisa dilakukan oleh komponen komponen sebuah
sistem, Contoh:-Komputer memiliki fungsi Pemrosesan
Data, Pemindahan Data,
Penyimpanan Data dan Pengendalian.
Struktur Dasar Komputer
Terdapat empat struktur utama:
1.Central Processing Unit (CPU), berfungsi sebagai
pengontrol operasi komputer dan pusat pengolahan fungsi–Fungsi komputer.
2. Main Memory, berfungsi sebagai penyimpan data.
3. I/O, berfungsi memindahkan data dari/ke
lingkungan luar atau perangkat lainnya.
4.System Interconnection, berfungsi sebagai sistem
yang
menghubungkan CPU, memori utama dan I/O.
Diagram Struktur Dasar Komputer
Terdapat empat struktur utama:
1.Central Processing Unit (CPU), berfungsi sebagai
pengontrol operasi komputer dan pusat pengolahan fungsi–Fungsi komputer.
2. Main Memory, berfungsi sebagai penyimpan data.
3. I/O, berfungsi memindahkan data dari/ke
lingkungan luar atau perangkat lainnya.
4.System Interconnection, berfungsi sebagai sistem
yang
menghubungkan CPU, memori utama dan I/O.
Diagram Struktur Dasar
Komputer
CPU :Struktur Dasar Ada 3 bagian
1 - Control
Unit,berfungsi untuk mengontrol operasi CPU dan mengontrol komputer secara keseluruhan.
- Arithmetic
And Logic Unit (ALU), berfungsi untuk membentuk fungsi – fungsi pengolahan data
komputer
- Register, berfungsi sebagai penyimpan internal
bagi CPU.
Konsep Arsitektur Komputer

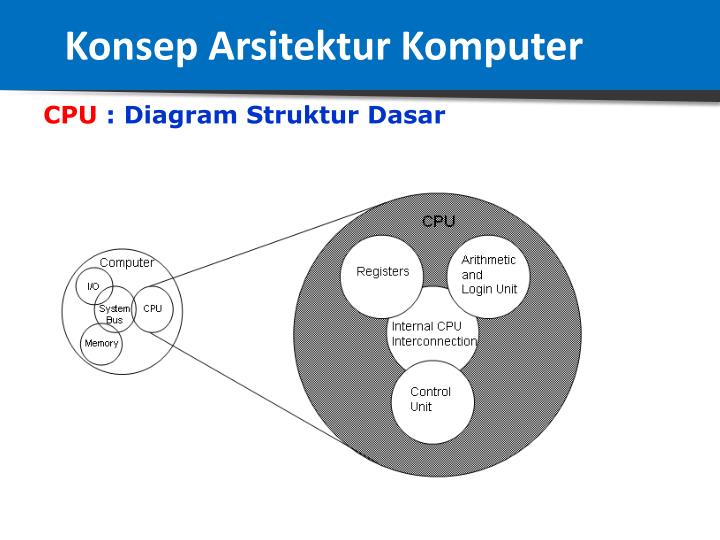

CPU: Diagram Struktur Dasar
Control Unit : Struktur Dasar Ada 3 bagian
1.Squencing Logic , adalah bagian yang berfungsi
untuk menangani sinyal-sinyal pengendali, seperti sinyal: Clock , Read/Write ,
Interrupt Request
2.Register & Decoder, adalah bagian yang
berfungsi untuk melakukan “decoding” atau penterjemahan sandi instruksi agar dapat
segera di eksekusi.
3.Control Memory adalah bagian yang digunakan oleh
Control Unit untuk menyimpan parameter parameter pengendalian
Diagram Struktur dasar dasar
Fungsi Dasar Sistem Komputer Pada prinsipnya
terdapat 4 fungsi operasi, yaitu :
•1. Fungsi Operasi Pengolahan Data (Data Processing)
•2. Fungsi Operasi Penyimpanan Data (Data Storage)
•3. Fungsi Operasi Pemindahan Data (Data Movement)
•4. Fungsi Operasi Kontrol (Control)
§Komputer
harus dapat memproses data Representasi data di sini bermaca–macam, akan tetapi
nantinya data harus disesuaikan dengan mesin pemrosesnya. Dalam pengolahan
data,
§Komputer
memerlukan unit penyimpanan sehingga diperlukan suatu fungsi Penyimpanan data. Walaupun
hasil komputer digunakan saat itu, setidaknya komputer memerlukan media penyimpanan
untuk data prosesnya.
§Dalam
interaksi dengan dunia luar sebagai fungsi Pemindahan data diperlukan antarmuka
(interface), proses ini dilakukan oleh unit Input/Output
(I/O) dan perangkatnya disebut peripheral.Saat interaksi dengan perpindahan data
yang jauh atau dari remote device,komputer melakukan proses komunikasi data.
§Fungsi
Pengendalian juga dilakukan oleh komputer, baik pengendalian internal dalam
komputer itu sendiri maupun pengendalian eksternal , yaitu pengendalian
peralatan lain.
Diagram Fungsi Komputer Ada 4 bagian
1.Data Movement Apparatus merupakan “interface”
untuk pemindahan data
2.Data Storage Facility merupakan unit penyimpan
data
3.Data Processing Facility merupakan unit untuk
pemrosesan data
4.Control Mechanism merupakan pengendali utama
fungsi komputer
Fungsi Pengolahan Data (1)
Langkah-Langkah
1.Data diambil dari Storage oleh Control
2.Control memberikan ke bagian Processing untuk
diolah
3.Hasil olahan pada bagian Processing kemudian
disimpan kembali ke Storage sebagai sebuah “result”

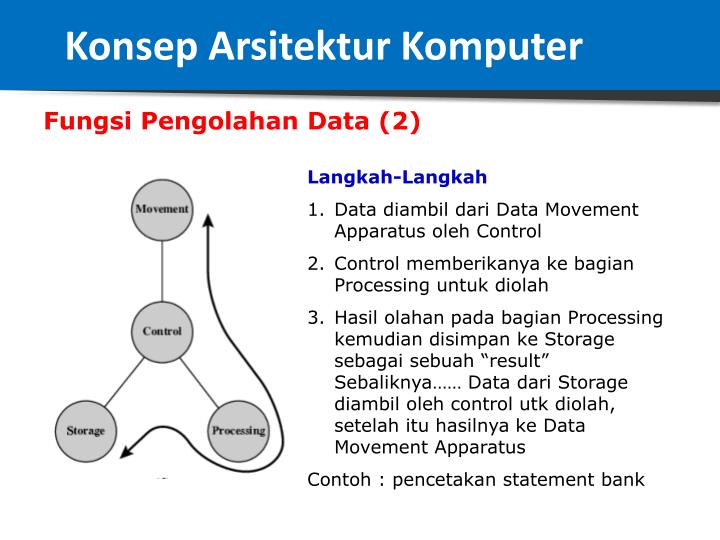

Fungsi Pengolahan Data (2)
Langkah-Langkah
1.Data diambil dari Data Movement Apparatus oleh
Control
2.Control memberikanya ke bagian Processing untuk
diolah
3.Hasil olahan pada bagian Processing kemudian
disimpan ke Storage sebagai sebuah “result”Sebaliknya...... Data dari Storage diambil
oleh control utk diolah, setelah itu hasilnya ke Data Movement Apparatus
Fungsi Data Storage Langkah - langkah
1.Data dari Data Movement Apparatus dipindahkan oleh
Control untuk di “save”
Ke Memory Storage
2. Sebaliknya, data dari memory Storage dipindahkan oleh
Control untuk di “write” ke Data Movement Apparatus
Fungsi Data Movement
Langkah-Langkah Data yang berasal dari Data Movement
Apparatus oleh Control kemudian di kirim kembali ke bagian Data Movement
Apparatus yang lain
2.Apa itu data movement ?
3.Apa fungsi pengolah data ?
